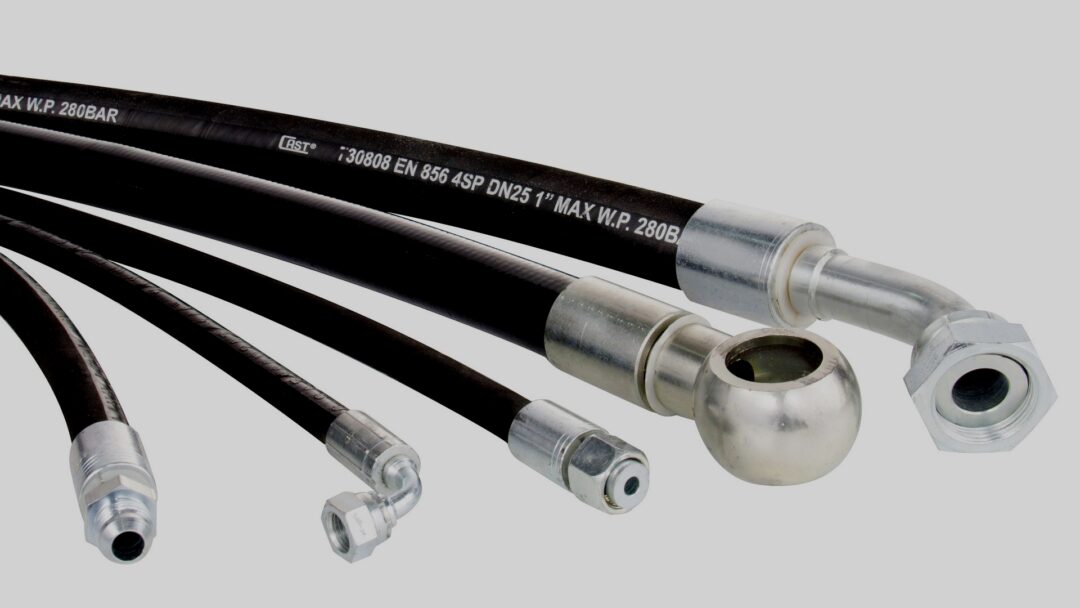

Разновидности рукавов высокого давления и их особенности
5/5 (2)

Транспортировка под давлением минеральных или растворимых масел, а также жидкостных эмульсий к рабочим органам в гидросистемах происходит по гибким трубопроводам, которые называются рукавами высокого давления (РВД). Для обеспечения работоспособности и увеличения срока эксплуатации рабочих узлов и механизмов очень важно использовать качественные прочные гидравлические шланги, которые соответствуют действующим стандартам.

Области применения РВД

Эластичные шланги применяются на промышленных объектах, а также в большинстве технических механизмов и систем:

  • гидравлические прессы, насосы, моторы, гидротурбины, компрессоры;
  • сельскохозяйственные машины – комбайны, прицепы и полуприцепы;
  • техника для строительства – подъемные краны, автогрейдеры, бульдозеры, экскаваторы;
  • грузовые автомобили;
  • техника для заготовки леса;
  • буровые машины.

Конструктивные особенности РВД

Шланг гидравлический состоит из основных элементов:

  • резиновый рукав из трех слоев (герметизирующий, армирующий, наружный);
  • фитинг (соединительный механизм);
  • наружное покрытие;
  • усиление из высокопрочной (текстильного, металлического, синтетического материала) оплетки или навивки.

Типы и маркировка гидравлических шлангов

Выделяют два вида РВД:

  • Специальные. Благодаря дополнительным слоям усиления используются в условиях транспортировки агрессивных сред. Способны выдерживать рабочее давление 22,5 МПа широкий диапазон температур (от -60 до +260°C).
  • Универсальные. Используются в системах, где транспортируются газы и жидкости с температурой -50 до +100°C.

По способу намотки проволоки (усиления) на шланг РВД бывают:

  • Навивочные – в механизмах с циклической нагрузкой, а перпендикулярная намотка защитного слоя на основную ось позволяет получать давление в 30-42 МПа.
  • Оплеточные – в механизмах с небольшим радиусом изгиба и выдерживают давление до 25 МПа.

Маркировка гидравлических шлангов навивочного типа:

  • 4SP – металлическая проволока с четвертичной намоткой обеспечивает работу при средних показателях давления;
  • 4SH – аналогичный тип намотки из более прочного материала, способного выдерживать высокое давление в системе;
  • R12 – конструкция шланга позволяет монтировать его в гидросистемы со средними показателями рабочего давления и высокими температурами;
  • R13 – четырехслойная намотка выдерживает высокие нагрузки и предназначена для тяжелых работ.

Конфигурация гидравлических рукавов оплеточного типа:

  • 1 ST – однослойная оплетка металлической латунированной проволокой;
  • 2 ST – двухслойная намотка аналогичным слоем проволоки;
  • 1 SN и 2 SN – одно- или двухслойное переплетение с использованием тонкого слоя резины.

Как выбрать рукава высокого давления?

Перед покупкой шлангов высокого давления следует обратить внимание на следующие параметры:

  • номинальное давление рабочей системы;
  • радиус изгиба;
  • длина;
  • температурный диапазон;
  • коэффициент проходимости

Выбрать оптимальную модель вы можете на сайте «Моторимпекс», где представлены рукава высокого давления от лучших европейских производителей. Кроме того, есть возможность заказать их изготовление под нужные параметры. Это шанс получить рукав высокого давления именно для ваших целей с доступной ценой и с доставкой по адресу.
